 Données techniques : |
| Désignation : |
Valeur : |
| Poids du véhicule : |
nc |
| Poids du véhicule au combat : |
4 800 Kg |
| Longueur : |
4,800 M |
| Largeur : |
1,950 M |
| Hauteur : |
1,800 M |
| Empattement : |
2,794 M |
| Garde au sol : |
nc |
| Franchissement de gué : |
0,6 M |
| Obstacle vertical : |
0,25 M |
| Pente maximale : |
26° |
| Rayon de braquage : |
8 M |
| Charge utile : |
nc |
| Pneus : |
8,27-18 |
| Chenille : |
nc |
| Nb de patins : |
nc |
| Pression au sol : |
nc |
| Radio 1 : |
Fu.Spr.Ger a |
| Radio 2 : |
Sans |
| Équipage : |
3 |
| Exemplaires construits : |
989 |
|
| Données motorisation : |
| Désignation : |
Valeur : |
| Moteur : |
HORCH V8-108 |
| Puissance : |
81ch à 3600t/mn |
| Cylindrée : |
3 517 cm3 |
| Nb de cylindre : |
8 en V |
| Consommation : |
28 L/100km |
| Transmission : |
Büssing-Nag |
| Rapports : |
5Av – 1Ar |
| Électricité : |
12V |
| Rap. Poids/ puiss.: |
17,7Ch/t |
| Vitesse sur route : |
85 Km/h |
| Vitesse en tout terrain : |
28 Km/h |
| Autonomie sur route : |
320 Km |
| Autonomie en tout terrain : |
180 Km |
|
| Données des blindages : |
| Désignation : |
Valeur : |
| CHASSIS : |
|
| Blindage avant : |
8 mm |
| Blindage cotés : |
8 mm |
| Blindage arrière : |
8 mm |
| Blindage plancher : |
8 mm |
| CAISSE : |
|
| Blindage avant : |
14,5 mm |
| Blindage cotés : |
8 mm |
| Blindage cotés : |
8 mm |
| Blindage dessus : |
8 mm |
| TOURELLE : |
|
| Blindage avant : |
8 mm |
| Blindage cotés : |
8 mm |
| Blindage cotés : |
8 mm |
| Blindage toit : |
Ouvert grillagé |
|
| Données de armement : |
| Armement |
Principal |
| Type : |
MG34 |
|
|

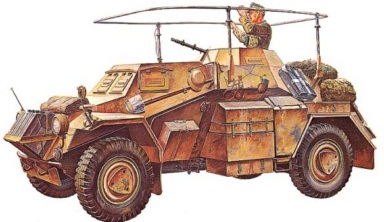

Pour toute unité de reconnaissance une fois les données récoltées, leur transmission rapide est la priorité. Les 221 et 222 n'ayant que des moyens à courte portée (3 km pour fu. Spr.), il fallait impérativement doter ces petits groupes de moyen plus conséquent. Pour cela une nouvelle version est créé le Sd Kfz 223, équipé d'un poste fu. Spr. a et d'un Fug 10 de 30 watts (composition Torn.E.b 30-W.S.). Le Fug 10 couplés à une antenne cadre donne une portée d'environ 40 km. L'antenne cadre est repliable sur l'arrière du véhicule la préservant de tout chocs. Pour la défense rapprochée, une petite tourelle pivotant sur 360° est équipée d'une mitrailleuse MG34.
