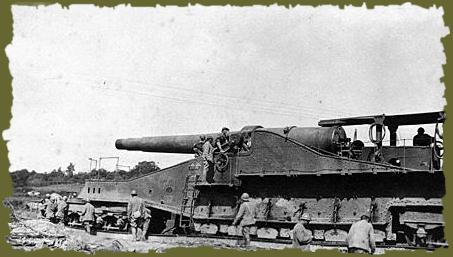

Canon 320mm à glissement modèle 1870 de 30 calibre




HISTORIQUE :

Monté sur le même affût truc que la pièce de 274/285mm, le calibre de 320mm fut employé bien souvent pour la contrebatterie pendant la première guerre mondiale.
Trois bouches a feu de calibre 320mm furent utilisées :
  • Le 320mm modèle 70/81 de portée 17 600m.
  • Le 320mm modèle 70/84 de portée 21 600m.
  • Le 320mm modèle 70/93 de portée 17 600m.

Seul en 1940, étaient conservés les 320mm modèle 70 de 30 calibre soit le 70/84 et 70/93. Tous les 320mm sont récupérés par les Allemands.

PHOTOS MAQUETTE :

Pas de maquette du véhicule.

FICHE TECHNIQUE :

Constructeurs : Atelliers de Schneider

Données techniques :

Désignation : Valeur :
Nombre de calibre : 30
Longueur du canon : 10,112 m
Longueur de la partie rayée : nc
Masse de la bouche a feu : 48,250 t
Nombre de rayures : 64
Inclinaison des rayures : 7° à gauche
Masse du matèriel complet : 163 000 kg
Longueur totale hors tampon : 25,900 m
Pointage vertical dans l'axe :

40°

Pointage vertical par le travers : nc
Pointage horizontal : Epis courbe
Temps de mise en batterie : 1 heure
Vitesse sur rail : De 15 à 30 km/h
Vitesse initiale : 650 m/s
Portée maximale : 21 600 m
Cadence de tir : 1 coups/mn
Quantité mobilisé en 1940 : 8
Canonnier : nc
Munition :
Obus explosif en acier modèle 1915
Obus explosif en fonte aciérée à fausse ogive modèle 1918.
Obus explosif en fonte aciérée à fausse ogive modèle 1915.
Obus explosif en fonte aciérée modèle 1915.
Obus explosif en fonte aciérée type Schneider

BIBLIOGRAPHIE :

Les matériels de l'armée Française 1940 tome2 : Edition Lavauzelle par Stephane Ferrard
