  HISTORIQUE :Le 20 décembre 1941 la société "Alkett" a reçu une commande pour l'installation d'armes capturées aux divisions soviétiques pour les mètrent sur le châssis d'un PzKpfw II Ausf.D. Le Canon de 76,2cm a été saisi en grandes quantités par la Wehrmacht dans les premières semaines de la guerre contre l'Union soviétique.
Pour ce canon, l'Allemagne a lancé la production de munitions de 76mm anti-char, le projectile à une vitesse d'environ 740 m/s et perce 82mm à une distance de 1000 m.
La cabine blindée en forme de U ouvert sur le dessus est positionnée sur le dessus du châssis, a l'intérieur de celle-ci le canon de 76,2 est positionné. Positionné dans le milieu, il donne la possibilité d'accessibilité pour le pilote a l'avant et une plateforme arrière pour les servants du canon.

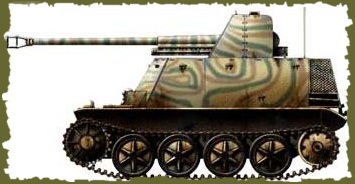

Le Marder II Sdkfz 132 était équipé d'un Pak 36 (r) L/51 de 76.2 mm soviétique capturé, rechambré pour pouvoir tirer des munitions de Pak 40 allemand, de calibre 75 mm standard. Pourquoi une pièce soviétique ? Ce canon antichar, le PaK 36 (r), "r" pour "Russische", avait été capturé en quantité énorme durant les premiers mois de Barbarossa, et présentait d'excellentes capacités antichars, y compris ... contre les T-34 et KV soviétiques !!
C'est pour cette raison que les allemands vont se dépêcher de le remettre en service, et sur divers châssis (SdKfz 6, par exemple).
Notre "Marder" avec un armement plus conséquent gagne en poids ce qui n'affecte pas ces performances.
ACS a été plus lourd que le fond de la cuve à deux tonnes, son poids était de 11,5 contre m. Toutefois, les performances dynamiques de la machine n'est pas affectée. À la fin du mois de mai 1942, l'usine Alkett à Berlin construit 192 anti-char 7,62 cm PaK (r) auf PzKpfw LL Ausf D Marder II (SdKfz 132).
Toutefois, le nom de "Marder" véhicules de lutte anti-char n'est adopté qu'en Février 1944. |
| PHOTOS MAQUETTE :Maquette : MAQUETTE (Marque Russe)
|
| FICHE TECHNIQUE : |
| Constructeurs : |
Alkett à Berlin de d'avril 1942 à juin 1943 |
|
| Données techniques : |
| Désignation : |
Valeur : |
| Poids du véhicule : |
9200 Kg |
| Poids du véhicule au combat : |
11500 Kg |
| Longueur : |
5650 m |
| Largeur : |
2300 m |
| Hauteur : |
2600 m |
| Empattement : |
nc |
| Garde au sol : |
300 mm |
| Franchissement de gué : |
850 mm |
| Obstacle vertical : |
420 mm |
| Pente maximale : |
24° |
| Rayon de braquage : |
nc |
| Charge utile : |
nc |
| Pneus : |
nc |
| Chenille : |
nc |
| Largeur des chenilles : |
305 mm |
| Nb de patins : |
96 |
| Contact sol d'une chenille : |
2200 mm |
| Pression au sol : |
0,87kg/cm2 |
| Radio 1 : |
Fu.Spr.Ger.d |
| Radio 2 : |
Sans |
| Équipage : |
4 |
| Exemplaires construits : |
202 |
|
| Données motorisation : |
| Désignation : |
Valeur : |
| Moteur : |
MAYBACH HL62 TRM |
| Puissance : |
140ch à 2600t |
| Cylindrée : |
6191 L |
| Nb de cylindre : |
6 en ligne |
| Capacité reservoir : |
200 L |
| Carburant : |
Essence |
| Carburateur : |
Solex 40 JFF II |
| Refroidissement : |
Par eau |
| Consommation sur route : |
100L/100km |
| Consommation en TT : |
154L/100km |
| Transmission : |
Maybach Variorex VG-102128 |
| Rapports : |
7av et 3ar |
| Électricité : |
nc |
| Rap. Poids/ puiss.: |
12,2 ch/t |
| Vitesse sur route : |
55 Km/h |
| Vitesse en tout terrain : |
21 Km/h |
| Autonomie sur route : |
220 Km |
| Autonomie en tout terrain : |
130 Km |
|
| Données des blindages : |
| Désignation : |
Valeur : |
| CHASSIS : |
|
| Blindage avant : |
35 mm |
| Blindage cotés : |
14,5 mm |
| Blindage arrière : |
nc |
| Blindage plancher : |
nc |
| CAISSE : |
|
| Blindage avant : |
30 mm |
| Blindage cotés : |
14,5 mm |
| Blindage arrière : |
nc |
| Blindage dessus : |
Ouvert |
| CANON : |
|
| Blindage avant : |
14,5 mm |
| Blindage cotés : |
14,5 mm |
| Blindage arrière : |
Sans |
| Blindage toit : |
Sans |
|
| Données de armement : |
| Armement |
Principal |
Secondaire |
| Type : |
76,2 L/51 F-22 Pak 36(r) |
MG34 |
| Marque : |
nc |
|
| Calibre : |
75mm Rechambré |
|
| Cadence de tir : |
nc |
|
| Élévation : |
De -5° à +16° |
|
| Pointage : |
50° de D à G |
|
| Q d'obus embarqué : |
30 |
900 |
|
|
| | Munitions : |
| Munitions: |
Poids |
Vitesse |
100m |
500m |
1000m |
1500m |
2000m |
| Panzergranate 39 |
6.8 kg |
790 m/s |
106mm |
96mm |
85mm |
74mm |
64mm |
| Panzergranate 40 |
4.1 kg |
990 m/s |
143mm |
|
|
|
|
|
